Тепловизионная диагностика скрытых дефектов конструкций: находим проблемы до их проявления
Тепловизионная диагностика скрытых дефектов конструкций от Ювикс Групп
Тепловизионная диагностика скрытых дефектов конструкций: находим проблемы до их проявления
Почему тепловизионный контроль стал незаменим в современном строительстве?
Тепловизионная диагностика – это метод неразрушающего контроля, который позволяет выявлять скрытые дефекты строительных конструкций через анализ температурных аномалий. К 2025 году эта технология стала стандартом для профилактического обслуживания зданий, так как 78% аварийных ситуаций связаны с незамеченными термическими дефектами. Компания Ювикс Групп использует профессиональные тепловизоры с чувствительностью 0.03°C, способные обнаруживать проблемы на стадии их формирования, задолго до видимых проявлений.

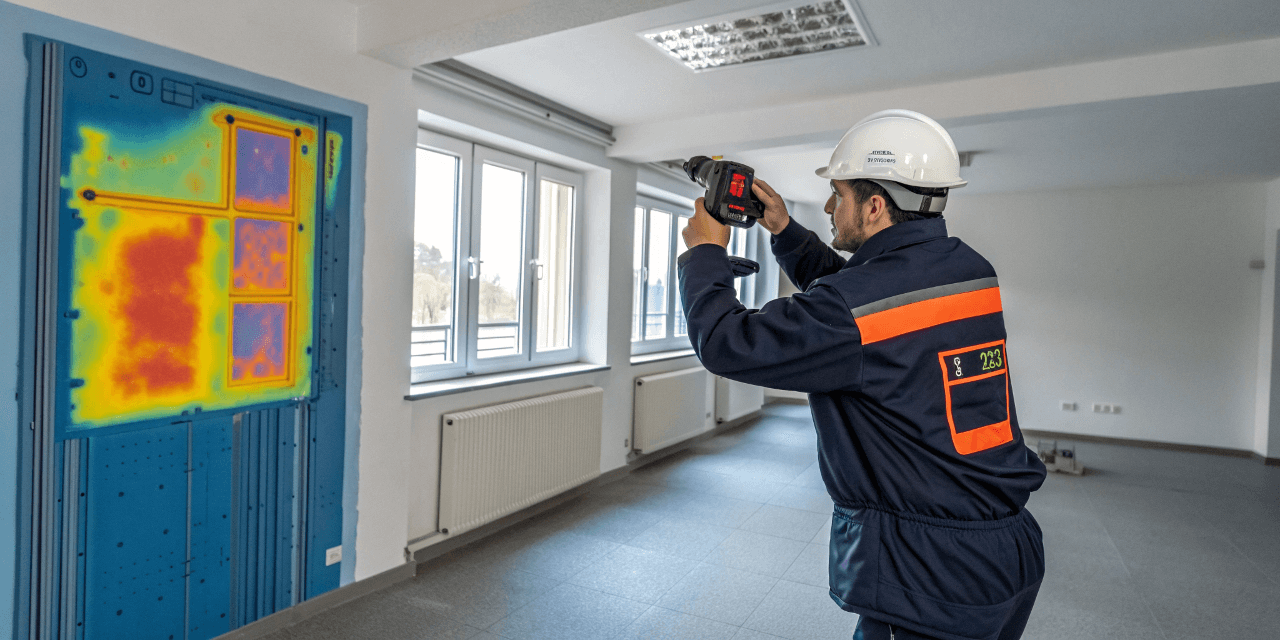

Как работает тепловизионная диагностика?
Принцип основан на регистрации инфракрасного излучения объектов:
- Тепловое сканирование – тепловизор фиксирует ИК-излучение поверхности с точностью до 0.03°C.
- Анализ температурных полей – ПО выделяет аномальные зоны с отклонением температуры более чем на 1.5°C от нормы.
- Корреляция с конструкцией – данные сопоставляются с архитектурными планами для точной локализации дефекта.
Современные тепловизоры с разрешением 1024×768 пикселей и спектральным диапазоном 7.5-14 мкм позволяют обнаруживать:
- Скрытые протечки через перепады температур на 2-5°C
- Зоны промерзания при разнице в 1.5°C с окружающими участками
- Дефекты гидроизоляции по характерным тепловым "мостикам"
Ключевые применения тепловизионной диагностики
| Тип дефекта | Как выявляется | Глубина обнаружения |
|---|---|---|
| Скрытые протечки | По пониженной температуре влажных участков | До 15 см в бетоне |
| Зоны промерзания | По аномальному охлаждению поверхностей | Полная толщина стены |
| Дефекты гидроизоляции | По тепловым мостикам и конденсату | До 20 см в многослойных конструкциях |
| Нарушение утепления | По неравномерному распределению тепла | Зависит от толщины утеплителя |

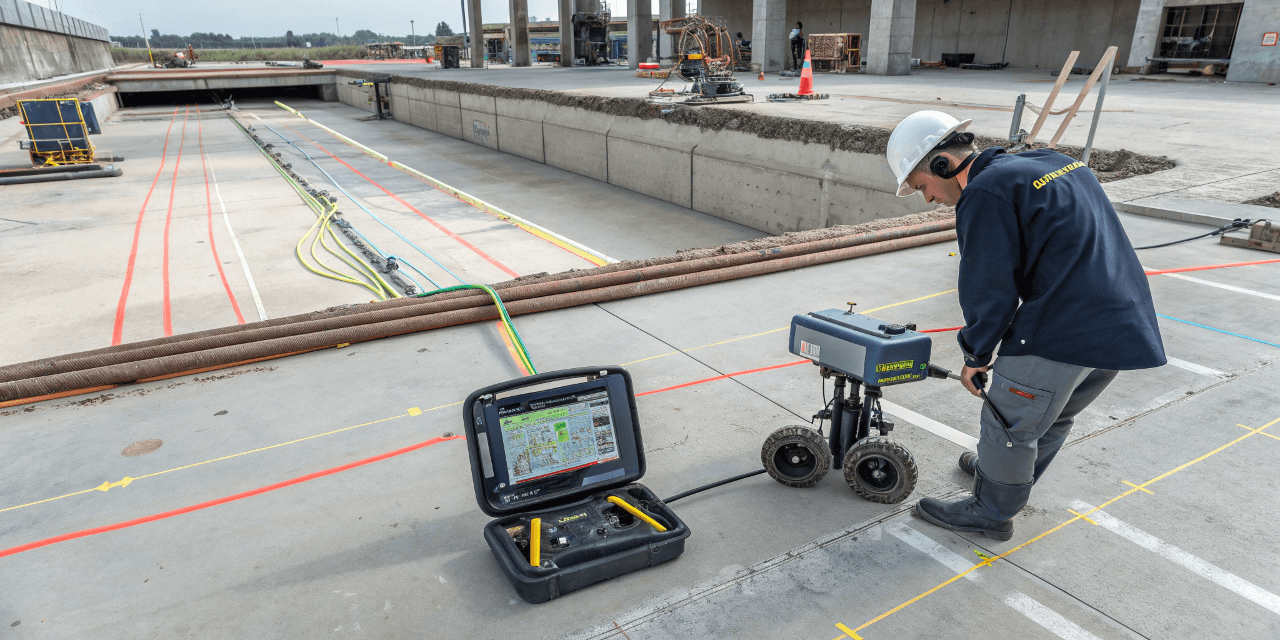

Особенно эффективна диагностика в комплексе с георадарным обследованием – комбинация тепловых аномалий и структурных данных повышает точность выявления дефектов на 40%.
Преимущества перед традиционными методами
- Раннее обнаружение – выявление проблем на стадии формирования, когда визуальные признаки отсутствуют.
- Полная безопасность – никаких разрушений конструкций, работа в режиме эксплуатации здания.
- Высокая скорость – диагностика 500 м² за 4 часа против 3 дней при традиционных методах.
- Документирование – автоматическая генерация тепловых карт с геопривязкой дефектов.
По данным Росстандарта, использование тепловизионной диагностики снижает риски аварий на 62% и продлевает срок службы зданий на 15-20 лет.
Вопрос-ответ: особенности тепловизионной диагностики
Как тепловизор обнаруживает скрытые протечки?
Вода имеет высокую теплоемкость, поэтому влажные участки охлаждаются или нагреваются медленнее сухих. Тепловизор фиксирует эту разницу (обычно 2-5°C), даже если протечка находится под отделкой. Для точной диагностики проводится сравнение показаний в дневное и ночное время.
Можно ли использовать тепловизионную диагностику зимой?
Зима – оптимальное время для выявления зон промерзания и дефектов утепления. Разница температур между внутренним и наружным воздухом усиливает тепловые аномалии. Однако для диагностики протечек лучше выбирать периоды с перепадами температур (весна/осень).
Какова минимальная разница температур для обнаружения дефекта?
Современные тепловизоры Ювикс Групп фиксируют отклонения от 0.5°C, но для достоверного выявления дефектов требуется перепад не менее 1.5°C. Это условие легко создается искусственно – например, включив отопление или кондиционирование на 2-3 часа перед обследованием.
Можно ли определить глубину дефекта по тепловой карте?
Да, методом термографического зондирования. Измеряя скорость изменения температуры поверхности после теплового импульса, можно рассчитать глубину залегания дефекта с точностью ±10%. Ювикс Групп использует эту технологию в сочетании с георадарным сканированием для 3D-локализации проблем.
Как часто нужно проводить тепловизионное обследование?
Для новых зданий – через 6 месяцев после ввода в эксплуатацию, затем раз в 2 года. Для объектов старше 10 лет – ежегодно. При подозрении на протечки или промерзание – незамедлительно. В промышленных помещениях с агрессивными условиями рекомендуется квартальный мониторинг.
Влияет ли освещение на результаты диагностики?
Нет, тепловизоры работают в инфракрасном спектре, поэтому солнечный свет или искусственное освещение не влияют на измерения. Однако прямые солнечные лучи могут исказить температурные показания, поэтому наружную диагностику проводят в пасмурную погоду или в вечерние часы.
Можно ли обнаружить дефекты гидроизоляции на кровле?
Да, тепловизионная диагностика особенно эффективна для плоских кровель. Увлажненные участки сохраняют тепло дольше сухих, что четко видно на термограммах в утренние часы. Ювикс Групп выявляет дефекты гидроизоляции на площади до 10 000 м² за один выезд.
Практический кейс: спасение бизнес-центра от затопления
При плановом обследовании бизнес-центра в Москве тепловизионная диагностика выявила:
- Скрытую протечку в стояке на высоте 12 этажа (разница температур 3.2°C)
- Зону промерзания в углу здания из-за нарушенной теплоизоляции
- Дефект гидроизоляции на кровле площадью 8.3 м²
Благодаря своевременному обнаружению, ремонт обошелся заказчику в 7 раз дешевле, чем восстановление после аварии. По оценке экспертов, предотвращен ущерб на сумму 12 млн рублей.
Заключение
Тепловизионная диагностика от Ювикс Групп – это превентивный подход к управлению состоянием зданий. Выявление зон промерзания, скрытых протечек и дефектов гидроизоляции на ранних стадиях позволяет избежать катастрофических последствий и сократить затраты на ремонт в 5-7 раз. В 2025 году эта технология станет обязательным элементом технического обслуживания всех коммерческих и жилых объектов. Закажите диагностику на polyalpan-msk.ru и получите расширенный отчет с рекомендациями по устранению дефектов.
