Усиление конструкций под мезонины и антресоли: расчёт, согласование, монтаж

Зачем требуется усиление конструкций перед устройством мезонина?

Устройство мезонина или антресоли позволяет увеличить полезную площадь объекта на 30–60% без изменения внешнего контура здания, что особенно актуально для складов класса А, логистических хабов, производственных цехов, торговых центров и офисных пространств. Однако большинство типовых зданий 1970–2010-х годов проектировались под нормативные нагрузки 300–500 кг/м². Установка металлической или железобетонной платформы, стеллажных систем, погрузочной техники или инженерного оборудования увеличивает нагрузку до 1000–2500 кг/м² и более. Без предварительного усиления это приводит к:

• Превышению предельного прогиба перекрытий (норма L/250–L/300 по СП 63.13330), что вызывает трещины в стяжке, отслоение отделки, нарушение геометрии стеллажей;
• Перераспределению усилий на колонны и фундаменты, не рассчитанные на дополнительную вертикальную и горизонтальную нагрузку;
• Локальному разрушению узлов сопряжения (опорные площадки, анкеры, закладные детали);
• Нарушению требований пожарной безопасности (изменение путей эвакуации, увеличение площади пожарного отсека без соответствующего усиления).

Своевременное усиление позволяет легализовать перепланировку, избежать аварийных ситуаций и обеспечить срок эксплуатации мезонина 25–50 лет. Подробнее о нормативных требованиях — в статье ГОСТ и СНиП по усилению конструкций: полное руководство 2024.

Нормативная база и процедура согласования устройства мезонинов в РФ

Устройство мезонина или антресоли классифицируется как реконструкция или капитальный ремонт (в зависимости от изменения нагрузок и вмешательства в несущие схемы). Процедура регулируется следующими документами:

Основные нормативные акты

Пошаговый алгоритм согласования

1. Техническое обследование — фиксация фактического состояния конструкций, отбор проб бетона, ультразвуковой контроль арматуры, геодезическая съёмка. Формирование технического заключения;
2. Разработка проекта усиления и мезонина — расчёт нагрузок, подбор сечений, чертежи узлов, спецификации, пояснительная записка. Документы формируются организацией с допуском СРО;
3. Государственная или негосударственная экспертиза — проверка проекта на соответствие СП, ГОСТ, пожарным и санитарным нормам. Получение положительного заключения;
4. Подача уведомления/заявления в органы местного самоуправления — для объектов, не требующих разрешения на строительство, или подача полного пакета для получения разрешения на реконструкцию;
5. Строительный контроль и приёмка — оформление актов скрытых работ, исполнительной документации, ввод объекта в эксплуатацию через МФЦ/ГЖИ;
6. Внесение изменений в технический паспорт БТИ/ЕГРН — фиксация новой площади и конфигурации объекта.

Компания «Ювикс Групп» берёт на себя подготовку проекта, взаимодействие с экспертизой и надзорными органами, что сокращает сроки согласования с 6–9 месяцев до 3–4 месяцев. Подробнее о процедуре — в статье Разрешение на реконструкцию объектов в 2024: пошаговая инструкция.

Инженерный расчёт нагрузок: от сбора данных до проверки несущей способности

Точность расчёта определяет безопасность и экономическую эффективность проекта. Ошибка в 15–20% может привести либо к избыточному усилению (перерасход бюджета), либо к недопустимым деформациям.

Сбор исходных данных

• Архивная документация — рабочие чертежи, паспорта объекта, результаты прошлых обследований;
• Фактические характеристики конструкций — марка бетона (склерометрия, отбор кернов), класс арматуры (магнитометрия), геометрия сечений, наличие дефектов (трещины, коррозия, отслоения);
• Эксплуатационные нагрузки — вес стеллажей, оборудования, погрузчиков (динамический коэффициент 1.2–1.5), пешеходный трафик, снеговые нагрузки (для открытых антресолей);
• Особые воздействия — вибрации от конвейеров, сейсмика (СП 14.13330), температурные расширения, агрессивные среды (СП 28.13330).

Методика расчёта в программных комплексах

Расчёт выполняется в сертифицированных САПР (ЛИРА-САПР, SCAD Office, Robot Structural Analysis, STARK ES) по методу конечных элементов (МКЭ). Этапы:

1. Создание 3D-модели существующих конструкций с фактическими сечениями и свойствами материалов;
2. Приложение нагрузок согласно СП 20.13330 с учётом коэффициентов надёжности (γf = 1.1–1.4) и комбинаций нагружений;
3. Проверка по первой группе предельных состояний (прочность, устойчивость, усталость);
4. Проверка по второй группе предельных состояний (прогибы, раскрытие трещин, колебания);
5. Выявление «слабых зон» — участков, где напряжения превышают 85–90% от предельных;
6. Подбор способа и объёма усиления с повторным расчётом до достижения запаса прочности ≥1.2.

Детали расчёта и необходимые данные — в материале Расчёт усиления конструкций: какие данные нужны инженеру для начала работы.

Технологии усиления: выбор метода под конкретный объект

Выбор технологии зависит от типа объекта, доступности площадки, требуемого увеличения несущей способности, бюджета и сроков. Ниже — сравнительный анализ наиболее эффективных решений.

Комбинированные решения

На практике чаще всего применяется гибридный подход: например, инъекционное восстановление бетона + монтаж дополнительных стальных колонн на микровайлах + усиление плит углеволокном в зонах опирания балок мезонина. Это позволяет распределить нагрузки равномерно, минимизировать вмешательство в существующие конструкции и сократить сроки простоя объекта. Подробнее о композитных материалах — в статье Эффективное использование передовых композитных материалов.

Пошаговый алгоритм монтажа: от подготовки до сдачи объекта

Этап 1: Подготовка площадки и разбивочные работы

• Временное ограждение зоны работ, отключение коммуникаций в зоне монтажа;
• Геодезическая разбивка осей колонн, опорных площадок, точек анкеровки (точность ±2 мм);
• Очистка поверхностей от пыли, масел, старой отделки, обеспыливание промышленными пылесосами;
• Монтаж временных опор и подпираний для снятия нагрузки с усиливаемых элементов.

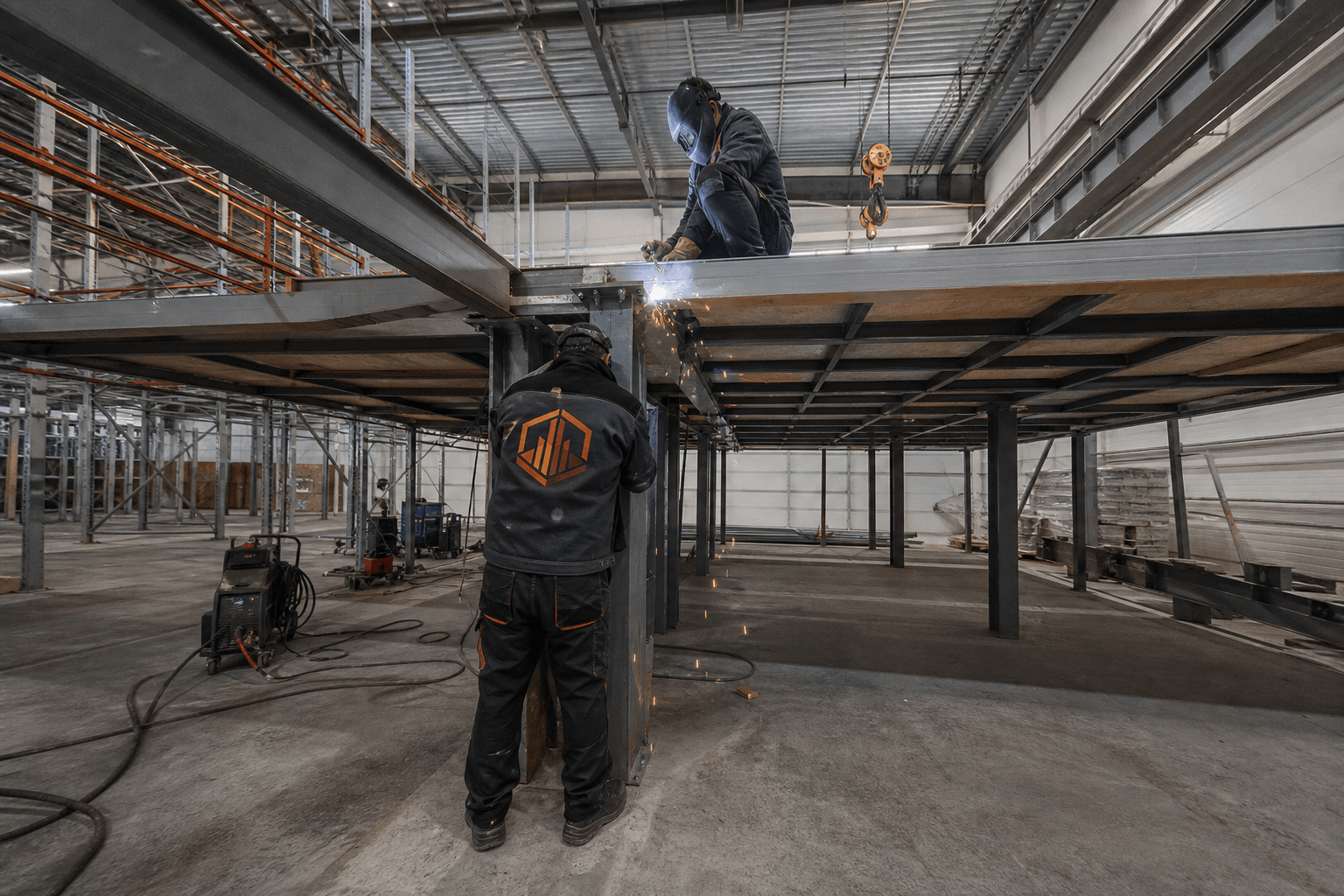

Этап 2: Монтаж металлоконструкций каркаса мезонина

• Установка опорных плит, анкеровка химическими или распорными анкерами (контроль момента затяжки);
• Монтаж вертикальных колонн (сварка или высокопрочные болты, контроль вертикальности лазерным нивелиром);
• Установка главных и второстепенных балок, монтаж связей жёсткости;
• Сварка узлов, контроль качества швов (УЗК, магнитопорошковый метод, визуальный осмотр);
• Антикоррозийная обработка: грунтовка + эмаль по СП 28.13330 (толщина 80–120 мкм).

Этап 3: Усиление существующих конструкций

• Углеволокно: шлифовка бетона → нанесение праймера → пропитка углеродной ткани эпоксидным связующим → прикатка роликом → контроль адгезии (отрыв ≥2.5 МПа);
• Стальные обоймы: монтаж уголков/швеллеров → сварка поперечных планок → инъектирование зазора между обоймой и колонной тиксотропным составом;
• Инъектирование: бурение пакеров → промывка трещин → нагнетание полиуретановых или эпоксидных смол под давлением → демонтаж пакеров, герметизация.

Технологии инъектирования подробно описаны в статье Технология инъектирования деформационных швов.

Этап 4: Устройство настила и финишные работы

• Монтаж профлиста, решётчатого настила или ЖБ плит перекрытия;
• Устройство стяжки, гидроизоляции (при необходимости), финишного покрытия;
• Монтаж ограждений, лестниц, люков, освещения;
• Испытание статической нагрузкой (100–110% от расчётной), контроль прогибов;
• Оформление исполнительной документации, актов скрытых работ, паспорта мезонина.

Подробнее о контроле качества — в материале Контроль качества гидроизоляции: как проверить скрытые работы (принципы применимы и к металлическим конструкциям).

Типовые ошибки при проектировании и монтаже мезонинов

Чек-лист для заказчика: готовность к устройству мезонина

Используйте данный список перед началом проекта, чтобы минимизировать риски и оптимизировать бюджет:

До начала проектирования

• ☐ Проведено техническое обследование несущих конструкций с выдачей заключения;
• ☐ Определены эксплуатационные нагрузки (вес оборудования, стеллажей, тип техники);
• ☐ Проверена возможность устройства фундамента под дополнительные колонны;
• ☐ Согласована конфигурация мезонина с требованиями пожарной безопасности;
• ☐ Выбран генподрядчик с допусками СРО на проектирование и СМР.

На этапе монтажа

• ☐ Обеспечено временное подпирание перекрытий до набора прочности усиленных элементов;
• ☐ Проведён входной контроль материалов (сертификаты, паспорта, протоколы испытаний);
• ☐ Осуществлён инструментальный контроль сварных швов и анкеровки;
• ☐ Зафиксированы скрытые работы фото/видео с привязкой к осям;
• ☐ Проведено нагрузочное испытание до сдачи объекта.

После сдачи

• ☐ Получен полный комплект исполнительной документации (чертежи As-Built, акты, паспорта);
• ☐ Внесены изменения в технический паспорт объекта;
• ☐ Разработан регламент технического обслуживания мезонина;
• ☐ Проведён инструктаж персонала по допустимым нагрузкам и эксплуатации;
• ☐ Оформлена гарантия от подрядчика (минимум 3–5 лет на конструкции).
