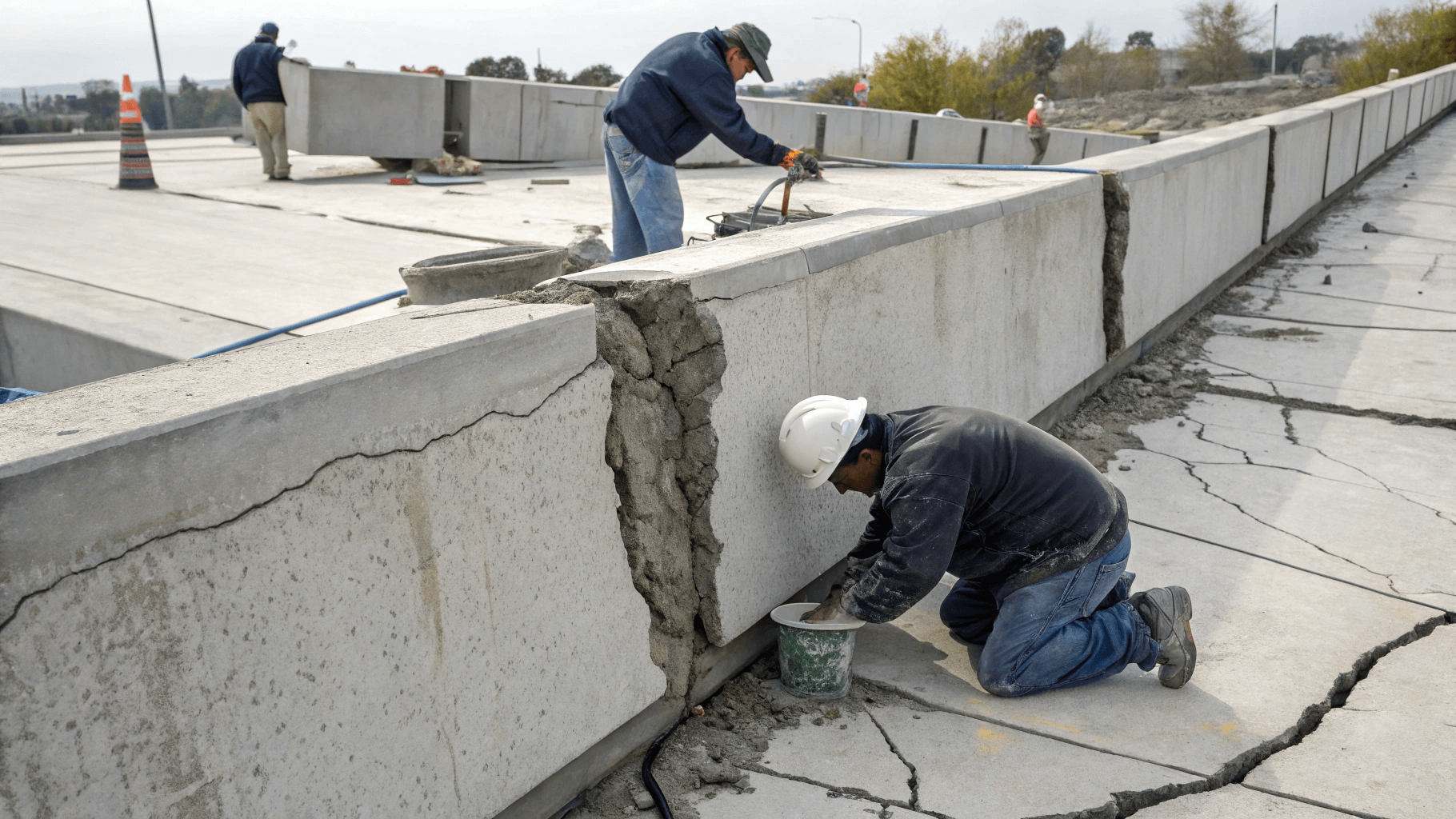

Ремонт трещин в сборных железобетонных конструкциях: особенности работы с панелями и блоками

Почему трещины в сборных железобетонных конструкциях требуют специфического подхода

Сборные железобетонные конструкции (панели, блоки, колонны) имеют ряд особенностей, которые делают ремонт трещин в них более сложной задачей по сравнению с монолитными конструкциями.

1. Специфика стыков и соединений

В сборных конструкциях основная проблема сосредоточена в стыках между отдельными элементами. Эти зоны имеют сложное напряженно-деформированное состояние и часто являются местами концентрации напряжений.

2. Различия в деформациях элементов

Отдельные панели и блоки могут деформироваться неравномерно из-за различий в нагрузках, условиях эксплуатации или осадке фундамента, что создает дополнительные напряжения в стыках.

3. Ограниченный доступ к внутренним стыкам

Многие стыки сборных конструкций расположены внутри стены или скрыты отделкой, что затрудняет диагностику и ремонт повреждений.

4. Уникальные особенности армирования

Сборные элементы имеют специфическую схему армирования, которая отличается от монолитных конструкций. Это требует особого подхода к ремонту и усилению.

5. Возраст конструкций

Большинство сборных конструкций в эксплуатации имеют значительный срок службы, что усугубляет проблемы с коррозией арматуры и снижением прочности бетона.

Причины появления трещин в сборных железобетонных конструкциях

Трещины в сборных конструкциях могут возникать по различным причинам, которые можно условно разделить на несколько групп:

1. Технологические причины

Эти трещины возникают на стадии производства или монтажа конструкций:

• Нарушение технологии изготовления — неправильный подбор состава бетона, нарушение режима твердения, недостаточная армирование
• Повреждения при транспортировке и монтаже — удары, неправильная установка, перегрузки
• Ошибки при монтаже — неправильная установка панелей, нарушение схемы соединения, недостаточная сварка закладных деталей
• Недостаточная гидроизоляция стыков — приводит к проникновению влаги и коррозии металлических элементов соединений

2. Эксплуатационные причины

Эти трещины возникают в процессе эксплуатации здания:

• Неравномерная осадка фундамента — вызывает деформации и напряжения в стыках панелей
• Температурные деформации — особенно в условиях больших перепадов температур
• Динамические нагрузки — вибрации от движения транспорта, работы оборудования
• Изменение назначения помещений — увеличение нагрузок при перепланировках

3. Конструкционные причины

Эти трещины связаны с особенностями конструкции здания:

• Недостаточная жесткость соединений — неправильный расчет стыков
• Отсутствие деформационных швов — не учитываются температурные и усадочные деформации
• Ошибки в проектировании — неправильный учет нагрузок или условий эксплуатации
• Усталостные повреждения — особенно в элементах, подверженных циклическим нагрузкам

Классификация трещин в сборных железобетонных конструкциях

Для правильного выбора метода ремонта необходимо классифицировать трещины по нескольким признакам:

По расположению

• Трещины в стыках между панелями — наиболее распространенный тип, расположены в зоне соединения элементов
• Трещины в теле панели — расположены в пределах отдельного элемента
• Трещины в закладных деталях — сосредоточены вокруг металлических элементов соединения
• Трещины в углах проемов — возникают из-за концентрации напряжений

По характеру напряжений

• Трещины от изгиба — перпендикулярны направлению арматуры
• Трещины от поперечной силы — наклонные, расположены у опор или в зонах концентрации нагрузок
• Трещины от усадки и температурных деформаций — хаотичные, часто в поверхностных слоях
• Трещины от коррозии арматуры — ориентированы вдоль арматуры, сопровождаются отслоением бетона

По ширине раскрытия

• Микротрещины — менее 0,1 мм, часто не видны невооруженным глазом
• Мелкие трещины — 0,1-0,3 мм, видны при внимательном осмотре
• Средние трещины — 0,3-1,0 мм, четко видны, могут содержать влагу
• Крупные трещины — более 1,0 мм, представляют серьезную угрозу для конструкции

По активности

• Статичные — не изменяют свои размеры со временем
• Активные — продолжают расширяться под действием нагрузок или деформаций
• Периодические — изменяют ширину в зависимости от температуры или влажности

Диагностика трещин в сборных железобетонных конструкциях

Диагностика трещин в сборных конструкциях имеет свои особенности из-за сложной структуры соединений.

1. Визуальный осмотр

Первый этап диагностики включает:

• Фиксацию местоположения трещин на схеме конструкции
• Измерение длины, ширины и ориентации трещин
• Определение характера трещин (по классификации)
• Выявление признаков коррозии арматуры (ржавые потеки)
• Оценку наличия влаги в трещинах
• Анализ состояния стыков и соединительных элементов

2. Инструментальные методы диагностики

Для более точной оценки состояния сборных конструкций используются:

• Ультразвуковой контроль — определение глубины трещин и зон ослабления бетона
• Магнитный метод — определение состояния арматуры и толщины защитного слоя
• Радиоволновой метод — выявление скрытых полостей и зон увлажнения
• Тепловизионный контроль — выявление зон увлажнения и нарушения теплоизоляции
• Метод акустической эмиссии — определение активности трещин в режиме реального времени
• Геодезические измерения — определение деформаций конструкции в целом

Подробнее о современных методах диагностики вы можете узнать из нашей статьи "Тепловизионная диагностика скрытых дефектов конструкций: находим проблемы до их проявления".

3. Мониторинг активности трещин

Для определения активности трещин в сборных конструкциях проводится мониторинг:

• Установка маяков или тензометров на трещины и в зонах стыков
• Регулярные измерения ширины раскрытия трещин
• Анализ изменений в зависимости от времени года и нагрузок
• Определение скорости раскрытия трещин
• Контроль деформаций конструкции в целом

Современные методы ремонта трещин в сборных железобетонных конструкциях

Выбор метода ремонта зависит от типа, размера и причины возникновения трещин, а также от специфики сборной конструкции.

1. Инъекционный метод

Наиболее распространенный и эффективный метод для ремонта трещин различной ширины и глубины в сборных конструкциях.

Преимущества:

• Восстановление целостности бетона
• Защита арматуры от коррозии
• Усиление конструкции
• Возможность ремонта сквозных трещин
• Минимальное вмешательство в конструкцию

Применяемые материалы:

• Эпоксидные смолы для статичных трещин
• Полиуретановые смолы для активных трещин и увлажненных участков
• Цементные составы с микро-наполнителями для крупных трещин
• Акрилатные гели для временной герметизации

Для более подробного ознакомления с этой технологией рекомендуем ознакомиться с нашей статьей "Как работает инъецирование трещин в бетоне: от диагностики до восстановления".

2. Усиление композитными материалами

Метод заключается в нанесении на поверхность конструкции композитных лент для восстановления несущей способности.

Преимущества:

• Высокая прочность при минимальной толщине
• Совместимость с бетоном
• Минимальное увеличение собственного веса конструкции
• Возможность локального усиления
• Быстрое нанесение и высыхание

Типы материалов:

• Углеволоконные ленты
• Стекловолоконные ленты
• Базальтовые композиты

Подробнее об этом методе вы можете узнать из нашей статьи "Усиление бетонной плиты перекрытия углеволокном: от расчета до монтажа".

3. Усиление металлическими элементами

Метод заключается в установке металлических пластин, скоб или арматурных поясов на поврежденные участки.

Преимущества:

• Значительное увеличение несущей способности
• Возможность восстановления сильно поврежденных участков
• Долговечность решения
• Эффективность для крупных трещин и дефектов

Типы элементов:

• Плоские листы для усиления растянутой зоны
• Уголки для усиления по контуру проемов
• Скобы для стягивания краев трещины
• Армопояса для усиления стыков панелей

Для выбора подходящих материалов рекомендуем ознакомиться с нашим материалом "Антикоррозийная защита металлоконструкций".

4. Восстановление стыков панелей

Метод заключается в полной или частичной замене гидроизоляции и соединительных элементов в стыках сборных конструкций.

Преимущества:

• Восстановление герметичности стыков
• Устранение причин протечек
• Защита от коррозии металлических элементов
• Улучшение теплоизоляционных свойств

Этапы:

• Удаление старой гидроизоляции и поврежденных элементов
• Очистка и подготовка поверхностей
• Нанесение новых гидроизоляционных материалов
• Установка профильных лент и гидрошпонок
• Монтаж защитных элементов

Более подробно об этом методе вы можете узнать из статьи "Шовная гидроизоляция: надежная защита стыков и примыканий".

5. Метод "теплого шва"

Специфический метод для ремонта стыков панельных зданий, сочетающий гидроизоляцию и утепление.

Преимущества:

• Устранение мостиков холода
• Повышение энергоэффективности здания
• Предотвращение образования конденсата
• Устранение причин протечек и высоло

Этапы:

• Расшивка стыка
• Установка утеплителя
• Нанесение гидроизоляционного состава
• Монтаж защитных элементов
• Финишная отделка

Этот метод особенно эффективен для панельных домов. Подробнее об этом методе читайте в нашей статье "Гидроизоляция стыков панельных домов: современные методы предотвращения протечек".

Пошаговая технология ремонта трещин в сборных железобетонных конструкциях

Процесс ремонта трещин в сборных конструкциях включает несколько этапов, каждый из которых важен для достижения качественного результата.

Этап 1: Диагностика и проектирование

Перед началом работ необходимо провести тщательное обследование конструкции:

• Визуальный осмотр на наличие видимых повреждений
• Инструментальное обследование с использованием ультразвука и других методов
• Анализ причин возникновения трещин
• Определение типа, глубины и активности трещин
• Разработка проекта ремонта с выбором метода и материалов
• Согласование работ с эксплуатационной организацией

Для профессиональной диагностики состояния конструкций рекомендуем воспользоваться услугами "Обследование конструкций", которые предоставляет наша компания.

Этап 2: Подготовка поверхности

Перед нанесением ремонтных материалов необходимо тщательно подготовить поверхность:

• Очистка от пыли, грязи и отслоившихся элементов
• Удаление рыхлого бетона вокруг трещины
• Расшивка трещины в форме "ласточкин хвост" для лучшего сцепления
• Обезжиривание поверхности в местах с масляными загрязнениями
• Нанесение грунтовки для улучшения адгезии
• Подготовка стыков панелей для замены гидроизоляции

Этап 3: Установка инъекционных пакеров

При использовании инъекционного метода выполняется установка пакеров:

• Сверление отверстий под пакеры вдоль трещины
• Установка инъекционных пакеров с шагом 15-30 см
• Герметизация трещины снаружи для предотвращения вытекания состава
• Проверка герметичности системы перед инъектированием
• Подготовка стыков панелей для инъектирования

Этап 4: Инъектирование ремонтного состава

Выполняется введение ремонтного состава под контролируемым давлением:

• Подготовка ремонтного состава согласно инструкции
• Инъектирование снизу вверх для полного заполнения трещины
• Контроль заполнения с помощью соседних пакеров
• Повторное инъектирование через 24 часа для усадки состава
• Удаление пакеров и заделка отверстий
• Инъектирование стыков панелей специальными составами

Для выбора подходящих материалов рекомендуем ознакомиться с нашим материалом "Низковязкие эпоксидные смолы для ремонта бетона: как заполнить микротрещины".

Этап 5: Усиление композитными материалами (при необходимости)

После инъекционного восстановления выполняется монтаж композитного усиления:

• Нанесение специального клея на подготовленную поверхность
• Укладка углеволоконной или стекловолоконной ленты
• Разглаживание ленты для удаления воздушных пузырьков
• Нанесение финишного слоя клея
• Ожидание полного отверждения состава
• Усиление стыков панелей композитными материалами

Этап 6: Восстановление стыков и финишная обработка

После ремонта выполняется восстановление поверхности и стыков:

• Шлифовка отремонтированных участков
• Нанесение выравнивающего слоя
• Восстановление защитного слоя бетона
• Устройство гидроизоляции стыков панелей
• Колорирование для точного соответствия цвету оригинала
• Финишная обработка для защиты восстановленной поверхности

Для качественного восстановления стыков панельных домов рекомендуем ознакомиться с нашим материалом "Расшивка швов, усиление и реставрация кирпичной кладки: методы, материалы, технологии".

Особенности ремонта трещин в различных типах сборных конструкций

Разные типы сборных конструкций имеют свои особенности, что требует применения различных подходов к ремонту.

1. Панельные дома

Особенности:

• Основная проблема — стыки между панелями
• Частые протечки из-за нарушения гидроизоляции
• Проблемы с мостиками холода
• Коррозия металлических элементов соединения

Рекомендуемые методы ремонта:

• Комплексный ремонт стыков ("теплый шов")
• Инъекционное восстановление трещин в панелях
• Усиление композитными материалами
• Установка дополнительной гидроизоляции

2. Мосты и путепроводы

Особенности:

• Высокие динамические нагрузки
• Циклические температурные воздействия
• Воздействие противогололедных реагентов
• Сложная геометрия стыков

Рекомендуемые методы ремонта:

• Инъекционный ремонт с использованием эластичных составов
• Усиление композитными материалами
• Установка металлических накладок
• Нанесение защитных покрытий от хлоридов

3. Промышленные здания

Особенности:

• Высокие нагрузки от оборудования
• Воздействие агрессивных сред
• Необходимость минимального простоя производства
• Сложные стыковые соединения

Рекомендуемые методы ремонта:

• Инъекционный ремонт с быстрым отверждением
• Усиление металлическими элементами
• Нанесение химически стойких защитных покрытий
• Поэтапный ремонт без остановки производства

4. Подземные сооружения

Особенности:

• Постоянное воздействие грунтовых вод
• Высокие гидростатические нагрузки
• Сложный доступ для ремонта
• Риск подтопления при ремонте

Рекомендуемые методы ремонта:

• Инъекционный ремонт с напорной водой
• Установка дренажных систем
• Нанесение проникающей гидроизоляции
• Усиление металлическими элементами

Меры по предотвращению повторного образования трещин

Ремонт трещин без устранения первопричин приведет к повторному повреждению конструкции. Для предотвращения повторного образования трещин необходимо:

1. Устранение первопричин

В зависимости от причины повреждения:

• Устранение неравномерной осадки фундамента
• Восстановление гидроизоляции кровли и верхних этажей
• Корректировка температурного режима помещения
• Устранение источников вибраций

2. Усиление конструкции

Для повышения несущей способности и жесткости:

• Установка дополнительных опор
• Усиление композитными материалами
• Установка металлических балок или армопоясов
• Усиление стыков панелей металлическими элементами

Подробнее об этом методе читайте в нашей статье "Усиление фасадов зданий металлоконструкциями при реконструкции".

3. Создание деформационных швов

Для компенсации температурных и усадочных деформаций:

• Устройство температурных швов через определенные интервалы
• Установка компенсаторов в зонах концентрации напряжений
• Применение эластичных герметиков в деформационных швах
• Регулярный контроль состояния деформационных швов

Для выбора подходящих материалов рекомендуем ознакомиться с нашим материалом "Ремонт деформационных швов: причины, методы и последствия".

4. Регулярный мониторинг

Для раннего выявления новых повреждений:

• Проведение регулярных осмотров (минимум раз в год)
• Установка маяков на критические участки
• Инструментальный контроль с помощью современных методов
• Своевременное устранение мелких повреждений

Типичные ошибки при ремонте трещин в сборных железобетонных конструкциях

При выполнении работ по ремонту трещин в сборных конструкциях часто допускаются следующие ошибки:

1. Недостаточная диагностика

Начало работ без тщательного обследования конструкции приводит к игнорированию скрытых повреждений и неправильному выбору метода ремонта. Особенно это критично для стыков панелей, где повреждения часто скрыты под отделкой.

2. Неправильный выбор материала

Использование материалов, несоответствующих типу трещины (например, эпоксидные смолы для активных трещин), приводит к быстрому разрушению ремонтного слоя и повторному образованию повреждений.

3. Недостаточная подготовка поверхности

Нанесение материалов на загрязненную или неподготовленную поверхность приводит к плохой адгезии и отслоению ремонтного состава. Расшивка трещины имеет критическое значение для успешного ремонта.

4. Нарушение технологии инъектирования

Неправильное расположение пакеров, недостаточное давление или неправильная последовательность инъектирования приводят к неполному заполнению трещины и снижению эффективности ремонта.

5. Игнорирование первопричин повреждений

Ремонт трещин без устранения первопричин (например, неравномерной осадки фундамента) приведет к повторному образованию повреждений в короткие сроки.

6. Отсутствие усиления после ремонта

После ремонта крупных трещин и повреждений стыков часто требуется дополнительное усиление конструкции, которое игнорируется, что приводит к повторному повреждению.

Советы от экспертов Ювикс Групп

Наши специалисты с 15-летним опытом работы в области ремонта сборных железобетонных конструкций рекомендуют:

1. Перед началом работ проведите комплексное обследование конструкции с использованием современных методов диагностики, включая ультразвуковой контроль и мониторинг активности трещин
2. При выборе метода ремонта учитывайте тип, глубину и активность трещин, а также специфику сборной конструкции — для стыков панелей используйте комплексный подход "теплый шов"
3. Уделяйте особое внимание подготовке поверхности — правильная расшивка трещины в форме "ласточкин хвост" увеличивает эффективность ремонта на 30-40%
4. Обязательно устраните первопричины повреждений (неравномерная осадка, нарушение гидроизоляции) перед выполнением ремонта
5. Для крупных трещин и повреждений стыков рассмотрите комбинированный подход: инъекционное восстановление + композитное усиление + замена гидроизоляции
6. После ремонта обязательно выполните антикоррозийную защиту восстановленных участков и стыков
7. Регулярно проводите профилактический осмотр сборных конструкций (минимум раз в год), уделяя особое внимание стыкам панелей

Если вам необходима профессиональная помощь в ремонте трещин в сборных железобетонных конструкциях, наши специалисты готовы провести диагностику и предложить оптимальное решение для вашего объекта. Подробнее об услугах ремонта конструкций вы можете узнать в разделе "Ремонт конструкций" на нашем сайте.

Вопросы и ответы по ремонту трещин в сборных железобетонных конструкциях

Заключение

Ремонт трещин в сборных железобетонных конструкциях — сложная и ответственная задача, требующая профессионального подхода, глубоких знаний в области строительной механики и материаловедения. Правильно выполненный ремонт не только восстанавливает целостность конструкции, но и предотвращает дальнейшее разрушение, защищает арматуру от коррозии и обеспечивает безопасную эксплуатацию здания в течение длительного времени.

Компания Ювикс Групп имеет большой опыт в выполнении работ по ремонту трещин в сборных железобетонных конструкциях различной сложности, включая панельные дома, мосты и промышленные сооружения. Наши специалисты подберут оптимальные материалы и технологии для вашего объекта, учитывая тип и причину повреждения, а также ваши пожелания по минимальному влиянию на эксплуатацию здания.
